收藏振德隆機械（昆山）有限公司
快速導(dǎo)航Product Center
開煉機

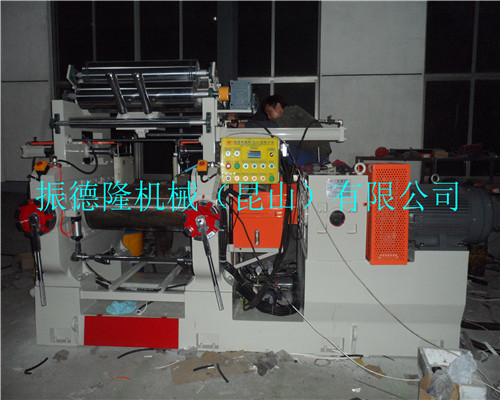

16寸開煉機
【附件下載】：資料下載
【產(chǎn)品特點】：橡膠的的塑煉及塑煉工藝對設(shè)備的要求
一：橡膠的塑煉及塑煉工藝 將橡膠生膠在機械力、熱、氧等作用下，從強韌的彈性狀態(tài)轉(zhuǎn)變?yōu)槿彳浂哂锌伤苄缘臓顟B(tài)，即增加其可塑性（流動性）的工藝過程稱為塑煉。
塑煉的目的是通過降低分子量，降低橡膠的粘流溫度，使橡膠生膠具有足夠的可塑性。以便后續(xù)的混煉、壓延、壓出、成型等工藝操作能順利進行。同時通過塑煉也可以起到"調(diào)勻"作用，
使生膠的可塑性均勻一致。塑煉過的生膠稱為"塑煉膠".如果生膠本身具有足夠的可塑性，則可免去塑煉工序。
塑煉的方法按所用的設(shè)備主要分為開煉機塑煉、密煉機塑煉
①開煉機塑煉 利用開煉機前后兩個速度不同的輥筒形成的相對速度差所引起的撕拉力（剪切力），在逐漸縮小的輥距內(nèi)對橡膠施以強烈的碾壓和撕拉作用。這種機械作用，扯斷了橡膠分子鏈，
在空氣中塑煉還伴有熱和氧的裂解作用等，降低了橡膠的分子量，降低了粘流溫度，使其可塑性增大。
開煉機塑煉的影響因素有輥溫、輥距、轉(zhuǎn)速和速比、塑煉時間、煉膠容量、輥筒的工作長度、割刀次數(shù)和方式、膠料放置時間等。

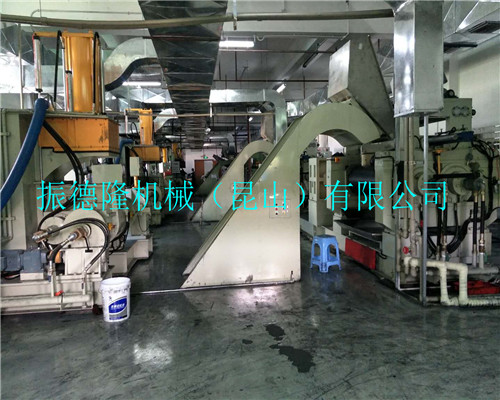

②密煉機塑煉 將橡膠投到密煉機的密煉室內(nèi)，對物料進行加壓。密煉室內(nèi)兩個轉(zhuǎn)子以不同的速度相向回轉(zhuǎn)，使 被加工的生膠在轉(zhuǎn)子間隙中、轉(zhuǎn)子與密煉室壁的間隙中以及轉(zhuǎn)子與上、下頂栓的
間隙中受到不斷變化的剪切、扯斷、攪拌、折卷和磨擦的強烈的捏煉作用。在高溫、快速和加壓的條件下很快的提高橡膠的可塑性（塑煉）。 密煉機的塑煉作用主要靠轉(zhuǎn)子機械作用和熱氧化
裂解作用。
密煉機塑煉的影響因素有轉(zhuǎn)子轉(zhuǎn)速、密煉室溫度、塑煉時間、容量和上頂壓力等。由于密煉機塑煉屬高溫塑煉，塑煉效果隨溫度升高而增大，但溫度高會導(dǎo)致橡膠分子鏈過度降解，致使膠料物
理機械性能下降，而諸如丁苯橡膠，用密煉機塑煉時如超過140℃還會產(chǎn)生支化、交聯(lián)，形成凝膠，反而降低可塑性，在170℃下塑煉還會生成緊密型凝膠，即使用精煉方法也不能使它消除。
為了提高密煉機使用效率，通常對可塑性要求高的膠料（威氏可塑性在1.5以下者），需采用分段塑煉或加塑解劑塑煉。
二：橡膠的混煉及混煉工藝 混煉是將塑煉膠或已具有一定可塑性的生膠，與各種配合劑經(jīng)機械作用使之均勻混合的工藝過程。混煉過程就是將各種配合劑均勻地分散在橡膠中，以形成一個以
橡膠為介質(zhì)或者以橡膠與某些能和它相容的配合組分（配合劑、其它聚合物）的混合物為介質(zhì)，以與橡膠不相容的配合劑（如粉體填料、氧化鋅、顏料等）為分散相的多相膠體分散體系的過
程。對混煉工藝的具體技術(shù)要求是：配合劑分散均勻，使配合劑特別是炭黑等補強性配合劑達(dá)到最好的分散度，以保證膠料性能一致。混煉后得到的膠料稱為"混煉膠",其質(zhì)量對進一步加工和
制品質(zhì)量有重要影響。
一：橡膠的塑煉及塑煉工藝 將橡膠生膠在機械力、熱、氧等作用下，從強韌的彈性狀態(tài)轉(zhuǎn)變?yōu)槿彳浂哂锌伤苄缘臓顟B(tài)，即增加其可塑性（流動性）的工藝過程稱為塑煉。
塑煉的目的是通過降低分子量，降低橡膠的粘流溫度，使橡膠生膠具有足夠的可塑性。以便后續(xù)的混煉、壓延、壓出、成型等工藝操作能順利進行。同時通過塑煉也可以起到"調(diào)勻"作用，
使生膠的可塑性均勻一致。塑煉過的生膠稱為"塑煉膠".如果生膠本身具有足夠的可塑性，則可免去塑煉工序。
塑煉的方法按所用的設(shè)備主要分為開煉機塑煉、密煉機塑煉
①開煉機塑煉 利用開煉機前后兩個速度不同的輥筒形成的相對速度差所引起的撕拉力（剪切力），在逐漸縮小的輥距內(nèi)對橡膠施以強烈的碾壓和撕拉作用。這種機械作用，扯斷了橡膠分子鏈，
在空氣中塑煉還伴有熱和氧的裂解作用等，降低了橡膠的分子量，降低了粘流溫度，使其可塑性增大。
開煉機塑煉的影響因素有輥溫、輥距、轉(zhuǎn)速和速比、塑煉時間、煉膠容量、輥筒的工作長度、割刀次數(shù)和方式、膠料放置時間等。
②密煉機塑煉 將橡膠投到密煉機的密煉室內(nèi)，對物料進行加壓。密煉室內(nèi)兩個轉(zhuǎn)子以不同的速度相向回轉(zhuǎn)，使 被加工的生膠在轉(zhuǎn)子間隙中、轉(zhuǎn)子與密煉室壁的間隙中以及轉(zhuǎn)子與上、下頂栓的
間隙中受到不斷變化的剪切、扯斷、攪拌、折卷和磨擦的強烈的捏煉作用。在高溫、快速和加壓的條件下很快的提高橡膠的可塑性（塑煉）。 密煉機的塑煉作用主要靠轉(zhuǎn)子機械作用和熱氧化
裂解作用。
密煉機塑煉的影響因素有轉(zhuǎn)子轉(zhuǎn)速、密煉室溫度、塑煉時間、容量和上頂壓力等。由于密煉機塑煉屬高溫塑煉，塑煉效果隨溫度升高而增大，但溫度高會導(dǎo)致橡膠分子鏈過度降解，致使膠料物
理機械性能下降，而諸如丁苯橡膠，用密煉機塑煉時如超過140℃還會產(chǎn)生支化、交聯(lián)，形成凝膠，反而降低可塑性，在170℃下塑煉還會生成緊密型凝膠，即使用精煉方法也不能使它消除。
為了提高密煉機使用效率，通常對可塑性要求高的膠料（威氏可塑性在1.5以下者），需采用分段塑煉或加塑解劑塑煉。
二：橡膠的混煉及混煉工藝 混煉是將塑煉膠或已具有一定可塑性的生膠，與各種配合劑經(jīng)機械作用使之均勻混合的工藝過程。混煉過程就是將各種配合劑均勻地分散在橡膠中，以形成一個以
橡膠為介質(zhì)或者以橡膠與某些能和它相容的配合組分（配合劑、其它聚合物）的混合物為介質(zhì)，以與橡膠不相容的配合劑（如粉體填料、氧化鋅、顏料等）為分散相的多相膠體分散體系的過
程。對混煉工藝的具體技術(shù)要求是：配合劑分散均勻，使配合劑特別是炭黑等補強性配合劑達(dá)到最好的分散度，以保證膠料性能一致。混煉后得到的膠料稱為"混煉膠",其質(zhì)量對進一步加工和
制品質(zhì)量有重要影響。
橡膠的的塑煉及塑煉工藝對設(shè)備的要求
一：橡膠的塑煉及塑煉工藝 將橡膠生膠在機械力、熱、氧等作用下，從強韌的彈性狀態(tài)轉(zhuǎn)變?yōu)槿彳浂哂锌伤苄缘臓顟B(tài)，即增加其可塑性（流動性）的工藝過程稱為塑煉。
塑煉的目的是通過降低分子量，降低橡膠的粘流溫度，使橡膠生膠具有足夠的可塑性。以便后續(xù)的混煉、壓延、壓出、成型等工藝操作能順利進行。同時通過塑煉也可以起到"調(diào)勻"作用，使生膠的可塑性均勻一致。塑煉過的生膠稱為"塑煉膠".如果生膠本身具有足夠的可塑性，則可免去塑煉工序。
塑煉的方法按所用的設(shè)備主要分為開煉機塑煉、密煉機塑煉
①開煉機塑煉 利用開煉機前后兩個速度不同的輥筒形成的相對速度差所引起的撕拉力（剪切力），在逐漸縮小的輥距內(nèi)對橡膠施以強烈的碾壓和撕拉作用。這種機械作用，扯斷了橡膠分子鏈，在空氣中塑煉還伴有熱和氧的裂解作用等，降低了橡膠的分子量，降低了粘流溫度，使其可塑性增大。
開煉機塑煉的影響因素有輥溫、輥距、轉(zhuǎn)速和速比、塑煉時間、煉膠容量、輥筒的工作長度、割刀次數(shù)和方式、膠料放置時間等。
②密煉機塑煉 將橡膠投到密煉機的密煉室內(nèi)，對物料進行加壓。密煉室內(nèi)兩個轉(zhuǎn)子以不同的速度相向回轉(zhuǎn)，使 被加工的生膠在轉(zhuǎn)子間隙中、轉(zhuǎn)子與密煉室壁的間隙中以及轉(zhuǎn)子與上、下頂栓的間隙中受到不斷變化的剪切、扯斷、攪拌、折卷和磨擦的強烈的捏煉作用。在高溫、快速和加壓的條件下很快的提高橡膠的可塑性（塑煉）。 密煉機的塑煉作用主要靠轉(zhuǎn)子機械作用和熱氧化裂解作用。
密煉機塑煉的影響因素有轉(zhuǎn)子轉(zhuǎn)速、密煉室溫度、塑煉時間、容量和上頂壓力等。由于密煉機塑煉屬高溫塑煉，塑煉效果隨溫度升高而增大，但溫度高會導(dǎo)致橡膠分子鏈過度降解，致使膠料物理機械性能下降，而諸如丁苯橡膠，用密煉機塑煉時如超過140℃還會產(chǎn)生支化、交聯(lián)，形成凝膠，反而降低可塑性，在170℃下塑煉還會生成緊密型凝膠，即使用精煉方法也不能使它消除。為了提高密煉機使用效率，通常對可塑性要求高的膠料（威氏可塑性在1.5以下者），需采用分段塑煉或加塑解劑塑煉。
二：橡膠的混煉及混煉工藝 混煉是將塑煉膠或已具有一定可塑性的生膠，與各種配合劑經(jīng)機械作用使之均勻混合的工藝過程�；鞜掃^程就是將各種配合劑均勻地分散在橡膠中，以形成一個以橡膠為介質(zhì)或者以橡膠與某些能和它相容的配合組分（配合劑、其它聚合物）的混合物為介質(zhì)，以與橡膠不相容的配合劑（如粉體填料、氧化鋅、顏料等）為分散相的多相膠體分散體系的過程。對混煉工藝的具體技術(shù)要求是：配合劑分散均勻，使配合劑特別是炭黑等補強性配合劑達(dá)到最好的分散度，以保證膠料性能一致�；鞜捄蟮玫降哪z料稱為"混煉膠",其質(zhì)量對進一步加工和制品質(zhì)量有重要影響。
一：橡膠的塑煉及塑煉工藝 將橡膠生膠在機械力、熱、氧等作用下，從強韌的彈性狀態(tài)轉(zhuǎn)變?yōu)槿彳浂哂锌伤苄缘臓顟B(tài)，即增加其可塑性（流動性）的工藝過程稱為塑煉。
塑煉的目的是通過降低分子量，降低橡膠的粘流溫度，使橡膠生膠具有足夠的可塑性。以便后續(xù)的混煉、壓延、壓出、成型等工藝操作能順利進行。同時通過塑煉也可以起到"調(diào)勻"作用，使生膠的可塑性均勻一致。塑煉過的生膠稱為"塑煉膠".如果生膠本身具有足夠的可塑性，則可免去塑煉工序。
塑煉的方法按所用的設(shè)備主要分為開煉機塑煉、密煉機塑煉
①開煉機塑煉 利用開煉機前后兩個速度不同的輥筒形成的相對速度差所引起的撕拉力（剪切力），在逐漸縮小的輥距內(nèi)對橡膠施以強烈的碾壓和撕拉作用。這種機械作用，扯斷了橡膠分子鏈，在空氣中塑煉還伴有熱和氧的裂解作用等，降低了橡膠的分子量，降低了粘流溫度，使其可塑性增大。
開煉機塑煉的影響因素有輥溫、輥距、轉(zhuǎn)速和速比、塑煉時間、煉膠容量、輥筒的工作長度、割刀次數(shù)和方式、膠料放置時間等。
②密煉機塑煉 將橡膠投到密煉機的密煉室內(nèi)，對物料進行加壓。密煉室內(nèi)兩個轉(zhuǎn)子以不同的速度相向回轉(zhuǎn)，使 被加工的生膠在轉(zhuǎn)子間隙中、轉(zhuǎn)子與密煉室壁的間隙中以及轉(zhuǎn)子與上、下頂栓的間隙中受到不斷變化的剪切、扯斷、攪拌、折卷和磨擦的強烈的捏煉作用。在高溫、快速和加壓的條件下很快的提高橡膠的可塑性（塑煉）。 密煉機的塑煉作用主要靠轉(zhuǎn)子機械作用和熱氧化裂解作用。
密煉機塑煉的影響因素有轉(zhuǎn)子轉(zhuǎn)速、密煉室溫度、塑煉時間、容量和上頂壓力等。由于密煉機塑煉屬高溫塑煉，塑煉效果隨溫度升高而增大，但溫度高會導(dǎo)致橡膠分子鏈過度降解，致使膠料物理機械性能下降，而諸如丁苯橡膠，用密煉機塑煉時如超過140℃還會產(chǎn)生支化、交聯(lián)，形成凝膠，反而降低可塑性，在170℃下塑煉還會生成緊密型凝膠，即使用精煉方法也不能使它消除。為了提高密煉機使用效率，通常對可塑性要求高的膠料（威氏可塑性在1.5以下者），需采用分段塑煉或加塑解劑塑煉。
二：橡膠的混煉及混煉工藝 混煉是將塑煉膠或已具有一定可塑性的生膠，與各種配合劑經(jīng)機械作用使之均勻混合的工藝過程�；鞜掃^程就是將各種配合劑均勻地分散在橡膠中，以形成一個以橡膠為介質(zhì)或者以橡膠與某些能和它相容的配合組分（配合劑、其它聚合物）的混合物為介質(zhì)，以與橡膠不相容的配合劑（如粉體填料、氧化鋅、顏料等）為分散相的多相膠體分散體系的過程。對混煉工藝的具體技術(shù)要求是：配合劑分散均勻，使配合劑特別是炭黑等補強性配合劑達(dá)到最好的分散度，以保證膠料性能一致�；鞜捄蟮玫降哪z料稱為"混煉膠",其質(zhì)量對進一步加工和制品質(zhì)量有重要影響。
