橡膠冷片機

橡膠冷卻線
產品分類： 橡膠冷片機 【大 中 小】
0

【附件下載】：資料下載
【產品特點】：yle="font-size:16px;">網帶式冷片機規範說明書
一、機械型號：51MZDL-LP-A-600.
二、技術要求及配置：
  1．機型：網帶式51米，單水池型，可供業主生產至500mm寬膠片。
  2. 機臺座：14#槽鋼焊制而成。

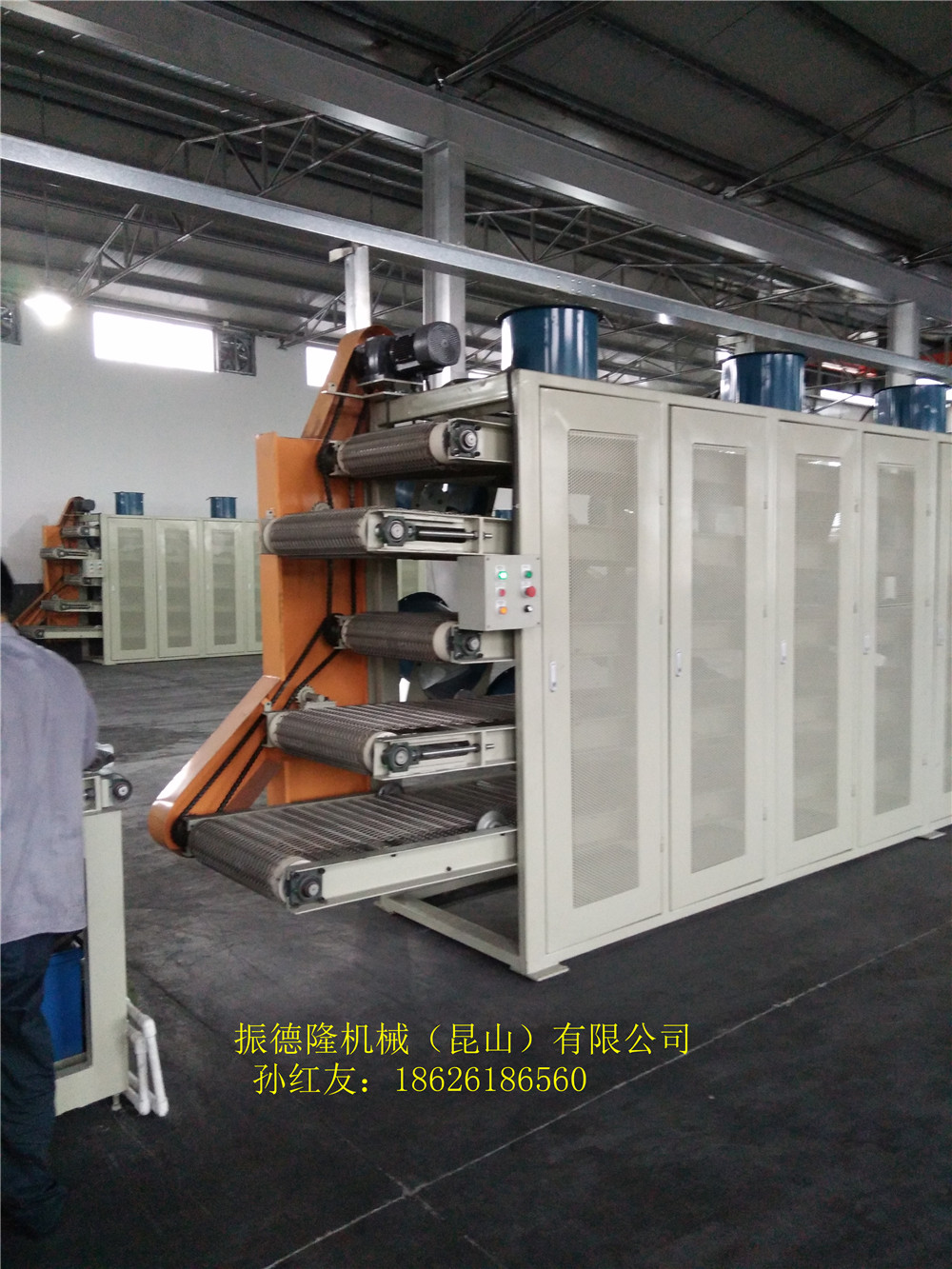

  3．結構：柒層由上到下連動傳輸，獨立傳動，變頻器控制。
yle="width: 1000px; height: 750px;" />

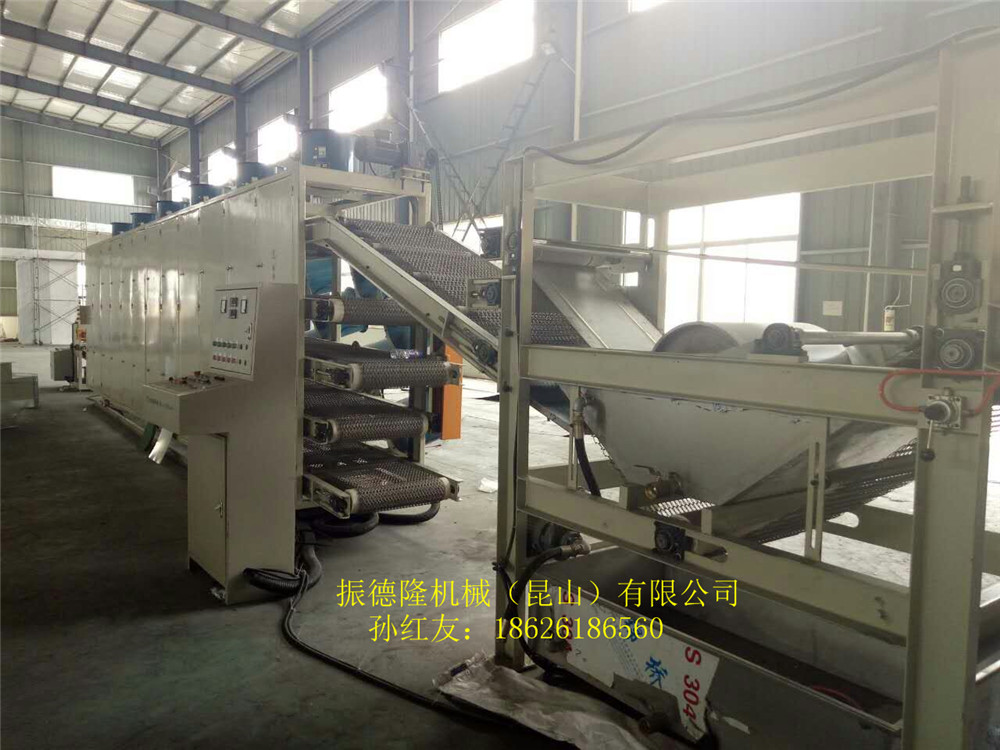

三、粉水池：
  a．機架14#槽鋼焊制而成。
  b．減速機:傳動電機選用太越減速機1.5KW。
  c．下層粉水池水由SUS304網帶傳輸。
  d．傳動鏈條為6分碳鋼材質。
  e．壓膠輥採用直徑470mm無縫管經精密加工而成。
  f．傳送網帶採用SUS304材質。
  g．傳送和壓膠皮帶採用PVC材質*4t。
  h．壓字輪*1組氣缸傳送由電磁閥控制升降。
  i．粉水槽: 槽體用SUS304不銹鋼，配置0.75KW水泵*1臺。

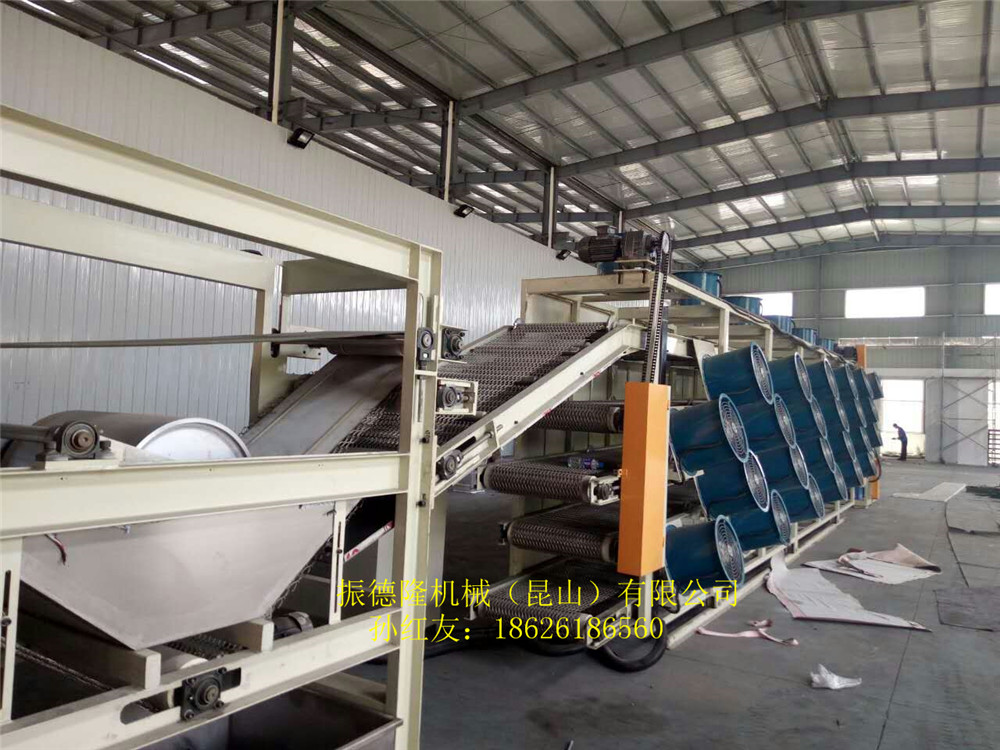

四、風箱段:
  a．機架14#槽鋼焊制而成。
  b．風機選用0.37kw*28臺，(側邊24臺，上層4臺)。


網帶式冷片機規範說明書
一、機械型號：50M,ZDL-LP-A-600.
二、技術要求及配置：
  1．機型：網帶式51米，單水池型，可供業主生產至500mm寬膠片。
  2. 機臺座：14#槽鋼焊制而成。
  3．結構：柒層由上到下連動傳輸，獨立傳動，變頻器控制。
三、粉水池：
  a．機架14#槽鋼焊制而成。
  b．減速機:傳動電機選用太越減速機1.5KW。
  c．下層粉水池水由SUS304網帶傳輸。
  d．傳動鏈條為6分碳鋼材質。
  e．壓膠輥採用直徑470mm無縫管經精密加工而成。
  f．傳送網帶採用SUS304材質。
  g．傳送和壓膠皮帶採用PVC材質*4t。

  h．壓字輪*1組氣缸傳送由電磁閥控制升降。
  i．粉水槽: 槽體用SUS304不銹鋼，配置0.75KW水泵*1臺。
四、風箱段:
  a．機架14#槽鋼焊制而成。
  b．風機選用0.37kw*28臺，(側邊24臺，上層4臺)。
