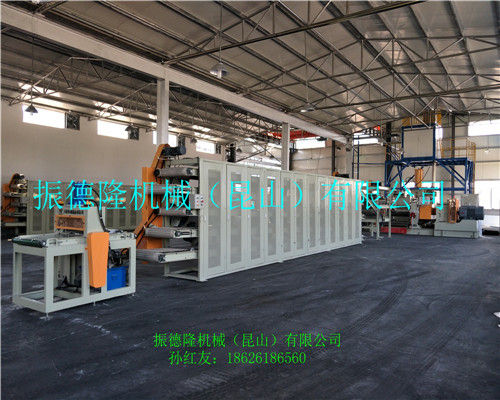

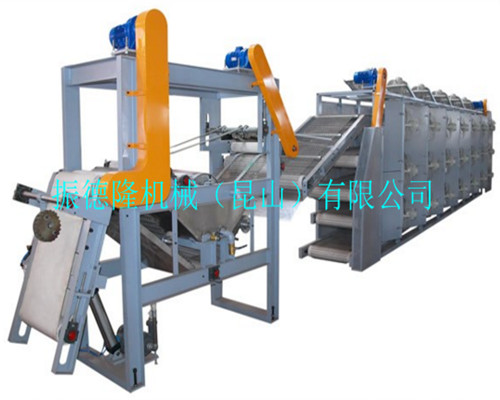

橡膠冷片機

橡膠膠片冷卻線
產品分類： 橡膠冷片機 【大 中 小】
0

【附件下載】：資料下載
【產品特點】：橡膠膠片冷卻線工作條件：
1．設備使用班次：三班連續生產，7天/周。
2．設備使用環境（國內常規）：最高溫度42℃，最低溫度-5℃；相對濕度最高為85%；電源380/220±10%V；生產水壓為0.4Mpa；壓縮空氣壓為0.7-0.8Mpa。
四、供貨范圍：

1. 接取裝置	1套
2. 打印裝置	1套
3. 接頭壓合裝置	1套
4. 縱切裝置（配3把刀）	1套
5. 隔離劑浸泡裝置	1套
6. 夾持爬坡裝置	1套
7. 掛膠冷卻裝置	1套
8. 平臺與樓梯	1套
9. 輸出裝置	1套
10. 擺片裝置	1套
11. 步進機構	1套
12. 橫裁裝置 13. 氣動控制系統	1套 1套
14. 電氣控制系統	1套（含控制柜、操作箱、按鈕盒等）
15．安全防護系統	1套
五、設備組成、性能及參數：
1. 接取輸送裝置
(1)接取是輥道形式，輥道工作面寬800mm，鏈條驅動（接取輸送帶寬800mm，耐溫150℃），設有膠片導向壓輪裝置（尼龍輥無軸承），調整間距300-600mm；
(2) 接取輥道變頻調速，輥道的最大線速度5～30m/min（輸送帶變頻調速，輸送帶線速度最大30m/min）其速度隨主機（擠出機或開煉機）的出片速度自動或手動調整。
(3) .機架：材料：矩型管         規格： 100*50mm
2. 打印裝置
該裝置用于膠號打標記，可在膠片上聯續打印字母和號碼,打印盤的上升與下降，由一個氣缸通過電磁閥進行操作，高度壓痕調節，更換方便快捷。
配0-9和英文字母鋼印各1套，字高≥30mm,能一次性打印4～6位膠料編號。
3. 接頭壓合裝置
用于將膠片的片頭片尾連接。實現連續出片，動力源為氣源。
4. 隔離劑槽
該裝置用于對膠片的浸泡，浸涂隔離劑并對膠片進行初步冷卻。水槽內壁及輥筒采用304不銹鋼材質。內側安裝不銹鋼冷卻排管。底部安裝氣動攪拌機構，白銹鋼網帶輸送。
水槽外壁材料：   規格：304不銹鋼3mm
水槽內壁材料：304不銹鋼，規格：3mm
網帶材料：304不銹鋼， 規格：700mm
機架材料：    規格：矩型管100*50mm
5. 夾持爬坡裝置：
上坡坡度與地面夾角約為45°～75°。膠片從隔離劑槽出來上爬坡運輸帶，膠片夾在中間向上輸送。上層采用皮帶輸送。下層采用304不銹鋼網帶。驅動電機采用變頻調速，與接取運輸帶保持同步。輸送帶上部裝有脈沖信號發生器，當掛鏈膠片儲存到一定長度時，便發出一個信號給掛鏈驅動氣缸，氣缸拉動掛鏈移動一段距離，使掛鏈換一個空檔來儲存膠片。夾持帶下方并裝有排水槽，靜空大，利于清掃隔離劑液；上坡輸送帶的上端，與掛膠桿相接處設有防堵膠及報警裝置（位置可調）。
輸送皮帶     規格：700mm
網帶材料：304不銹鋼， 規格：700mm
框架材料：     規格：20#槽鋼























6. 懸掛式膠片冷卻裝置（掛膠冷卻輸送裝置）:
分段組裝式，斜坡下來的膠片在掛鏈架上一檔一檔儲存掛起，使膠片冷卻干燥。全封閉一側裝有冷卻用軸流風機，風機垂直面在一側吹風，快速把膠片上的隔離劑吹干。另一側裝有排氣通風口兩端各裝有一個檢查門，箱底（鏈板上側）鋪有活動地板，便于維修。掛膠桿間距152.4mm，掛膠環長2.4m，掛桿采用304不銹鋼鋼管焊接，膠片在冷卻箱內的停留時間長。根據膠溫可分組啟動風機。膠片上吹下來的隔離劑部分由下面的排水槽流回隔離劑儲存箱。當膠片儲滿掛鏈架時，膠片碰到安全擋板，掛鏈立即停車。如果膠片走到下面產生軋料故障時，掛鏈將自動停車。膠片出入口裝有操作臺。掛桿鏈推進機構以直徑為125mm（推動靈活可靠）的氣缸為動力，推動棘爪，撥動轉盤旋轉，在轉盤同軸上設有鏈輪，帶動輸送鏈完成輸送膠片的功能，轉軸上設有脹套，此結構可方便地微調掛膠鏈的位置。整套機構運行平穩。且推進區段兩側設帶活門的網式保護罩。
風機：低噪音軸流風機，功率：185瓦 ，風量：4000 m³ /h ，數量：16只，品牌：上海雷邁
掛膠桿配料：SUS304不銹鋼管，規格：930mm  ， 數量： 230   只
機架材料規格：100*50

橡膠膠片冷卻線工作條件：
1．設備使用班次：三班連續生產，7天/周。
2．設備使用環境（國內常規）：最高溫度42℃，最低溫度-5℃；相對濕度最高為85%；電源380/220±10%V；生產水壓為0.4Mpa；壓縮空氣壓為0.7-0.8Mpa。
四、供貨范圍：

1. 接取裝置	1套
2. 打印裝置	1套
3. 接頭壓合裝置	1套
4. 縱切裝置（配3把刀）	1套
5. 隔離劑浸泡裝置	1套
6. 夾持爬坡裝置	1套
7. 掛膠冷卻裝置	1套
8. 平臺與樓梯	1套
9. 輸出裝置	1套
10. 擺片裝置	1套
11. 步進機構	1套
12. 橫裁裝置 13. 氣動控制系統	1套 1套
14. 電氣控制系統	1套（含控制柜、操作箱、按鈕盒等）
15．安全防護系統	1套
五、設備組成、性能及參數：
1. 接取輸送裝置
(1)接取是輥道形式，輥道工作面寬800mm，鏈條驅動（接取輸送帶寬800mm，耐溫150℃），設有膠片導向壓輪裝置（尼龍輥無軸承），調整間距300-600mm；
(2) 接取輥道變頻調速，輥道的最大線速度5～30m/min（輸送帶變頻調速，輸送帶線速度最大30m/min）其速度隨主機（擠出機或開煉機）的出片速度自動或手動調整。
(3) .機架：材料：矩型管         規格： 100*50mm
2. 打印裝置
該裝置用于膠號打標記，可在膠片上聯續打印字母和號碼,打印盤的上升與下降，由一個氣缸通過電磁閥進行操作，高度壓痕調節，更換方便快捷。
配0-9和英文字母鋼印各1套，字高≥30mm,能一次性打印4～6位膠料編號。
3. 接頭壓合裝置
用于將膠片的片頭片尾連接。實現連續出片，動力源為氣源。
4. 隔離劑槽
該裝置用于對膠片的浸泡，浸涂隔離劑并對膠片進行初步冷卻。水槽內壁及輥筒采用304不銹鋼材質。內側安裝不銹鋼冷卻排管。底部安裝氣動攪拌機構，白銹鋼網帶輸送。
水槽外壁材料：   規格：304不銹鋼3mm
水槽內壁材料：304不銹鋼，規格：3mm
網帶材料：304不銹鋼， 規格：700mm
機架材料：    規格：矩型管100*50mm
5. 夾持爬坡裝置：
上坡坡度與地面夾角約為45°～75°。膠片從隔離劑槽出來上爬坡運輸帶，膠片夾在中間向上輸送。上層采用皮帶輸送。下層采用304不銹鋼網帶。驅動電機采用變頻調速，與接取運輸帶保持同步。輸送帶上部裝有脈沖信號發生器，當掛鏈膠片儲存到一定長度時，便發出一個信號給掛鏈驅動氣缸，氣缸拉動掛鏈移動一段距離，使掛鏈換一個空檔來儲存膠片。夾持帶下方并裝有排水槽，靜空大，利于清掃隔離劑液；上坡輸送帶的上端，與掛膠桿相接處設有防堵膠及報警裝置（位置可調）。
輸送皮帶     規格：700mm
網帶材料：304不銹鋼， 規格：700mm
框架材料：     規格：20#槽鋼
6. 懸掛式膠片冷卻裝置（掛膠冷卻輸送裝置）:

分段組裝式，斜坡下來的膠片在掛鏈架上一檔一檔儲存掛起，使膠片冷卻干燥。全封閉一側裝有冷卻用軸流風機，風機垂直面在一側吹風，快速把膠片上的隔離劑吹干。另一側裝有排氣通風口兩端各裝有一個檢查門，箱底（鏈板上側）鋪有活動地板，便于維修。掛膠桿間距152.4mm，掛膠環長2.4m，掛桿采用304不銹鋼鋼管焊接，膠片在冷卻箱內的停留時間長。根據膠溫可分組啟動風機。膠片上吹下來的隔離劑部分由下面的排水槽流回隔離劑儲存箱。當膠片儲滿掛鏈架時，膠片碰到安全擋板，掛鏈立即停車。如果膠片走到下面產生軋料故障時，掛鏈將自動停車。膠片出入口裝有操作臺。掛桿鏈推進機構以直徑為125mm（推動靈活可靠）的氣缸為動力，推動棘爪，撥動轉盤旋轉，在轉盤同軸上設有鏈輪，帶動輸送鏈完成輸送膠片的功能，轉軸上設有脹套，此結構可方便地微調掛膠鏈的位置。整套機構運行平穩。且推進區段兩側設帶活門的網式保護罩。
風機：低噪音軸流風機，功率：185瓦 ，風量：4000 m³ /h ，數量：16只，品牌：上海雷邁
掛膠桿配料：SUS304不銹鋼管，規格：930mm  ， 數量： 230   只
機架材料規格：100*50
